4.　論理演算の約束を覚える

4.1　コンピュータでは論理演算が使える

4.1.4　集合論の考え方も使う

　同じ性質を持つ複数の物を、まとめて扱う考えが集合です。これに数学的な方法を応用したものが、狭い意味での集合論(set theory)です。論理演算を説明する図にベン図（図4.1）があります。白黒写真は、小さな黒い点の集まりです。この個別の点の、或るまとまり（集合）ごとにＰ，Ｑの名前を付けて仕分けしておいて、その重なりの性質を分類してグラフィックスで表したものです。個別の点に２進数の（１，０）を当てると約束をすることで、数学の顔をもつようになります。コンピュータの一単位のメモリは複数のビット並びですので、個別のビット位置を定義して使えば、相互の区別ができる複数の点の集合を定義できます。このメモリは、データ型として整数の性質をもちます。数値計算で論理演算をさせるときは、論理変数に整数型のデータを使います。

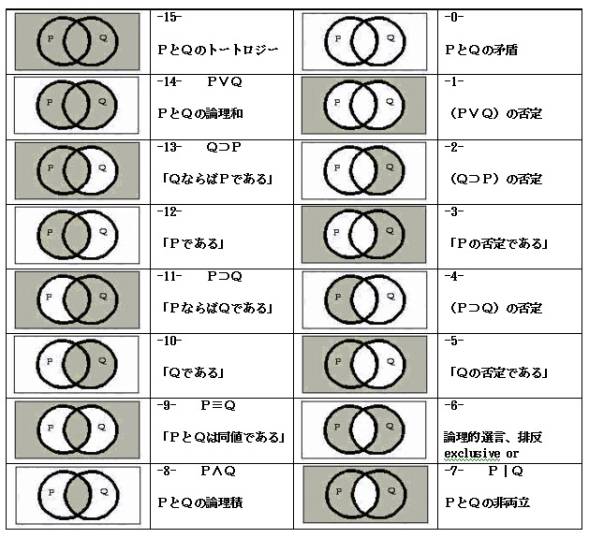

　図4.1　ベン図
