21. 代数学的図形の計量と作図 |
21.3 図形のコピー |
21.3.2 平面図形のコピー |

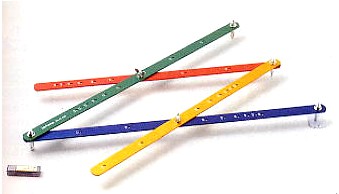

図21.4 パンタグラフ(インタネットのカタログから) 電子複写機のような装置を使わないでコピーする補助的な道具の一例が拡大・縮小器です。電車の集電器と原理的に同じ形ですので、パンタグラフ(pantograph)と言い、商品化されています。外国製品には精密な機械装置もありますが、手軽な道具には図21.4のような製品があります。コンピュータが無かったころは、マンガなどのコピーを作る、などのお遊びツールとしても人気がありました。図を直接なぞって、その場で作図しますが、デジタイザなどを使って、一旦図形の座標データに直し、それを使ってプロッタなどで間接的に図を描かせると、拡大・縮小を始め、種々の図形処理ができますので、あまり見かけなくなりました。 2009.9 橋梁&都市PROJECT |
