15. 隠れ面と隠れ線処理
15.3 関数図形の隠れ線処理
15.3.4 目をやや粗くしてメッシュで作図する

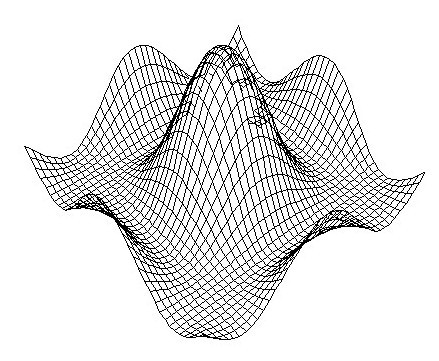

図15.3は、隠れ線処理の説明用に作図したものですので、図15.1よりも切り紙間隔を粗くした図です。部分的に見ると、正確な隠れ線処理になっていない個所があります。立体的な形状を観察するのであれば、この程度の図でも役に立ちます。地形図などのように凹凸が不規則な形状を表すときは、曲線の間隔をやや粗く取り、メッシュ（網目）状に縦横二方向の曲線の集合を描きます(図15.3)。メッシュの間隔が粗いので、曲率の大きくなる個所での隠れ線処理が完全ではありません。しかし、図15.1では分かりにくかった面の凹凸の具合を見るには、この表現の方が勝ります。この作図法は、メッシュに切った四角形のデータ単位で隠れ面処理をしたのではありません。
