4. トラス橋計算エクセルSoftの解説 |
4.6 トラスの計算 |
4.6.3 上下弦材・斜材(腹材)は断面構成に関連があること |

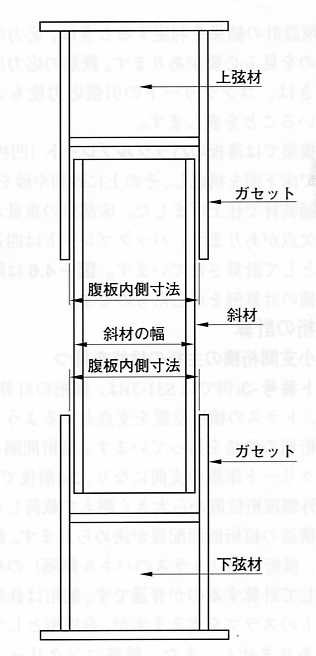

図4.7 ガセットの寸法構成 トラスの上下弦材や斜材(腹材)は、それぞれが独立したものではなく、組合せに関連があります。上下弦材と斜材の連結はガセットで行いますが、ガセットは上下弦材の腹板を延ばして斜材と連結させます。連結要領は図 4.7 に示すように、架設を考えて斜材をガセットの中側に挿入します。ガセットの内側寸法と斜材の幅に遊びがないと、架設ができないために遊びを設けますが、エクセルSoft では2mm の遊びとしています。 2009.7 橋梁&都市PROJECT |
