6. 部材断面内の不静定問題 |
6.4 二次元弾性体の解析問題 |
6.4.4 ヘルツの接触応力度 |

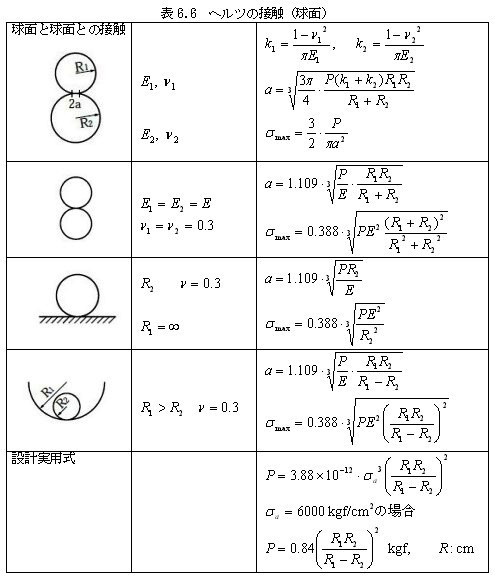

大きな反力を受け、かつ安全に移動ができる機械構造には、ボールベアリングやローラーベアリングを使います。幾何学的に見れば、円と直線の接触は一点です。力学的には接触部分が相互に弾性的な変形をした狭い幅(面積)で接します。この幅は、作用する荷重の大きさで変化します。これを解析的に求めたヘルツの名前をつけた公式があります。参考のため、表6.6と表6.7に挙げておきます。ベアリング用の鋼材は、特に強度の高い材料を使います。接触部分に熱処理をすることもありますし、特殊鋼を溶着する例もあります。鉄筋コンクリート製のロッカーでは、接触面に鋼材を使います。科学書刊株式会社:電子版 「橋梁&都市 PROJECT: 2011」 |
