6.　格子桁の分配係数の計算法

6.4　例題：七点のバネ支承で支えられた六パネルの連続梁

6.4.6　(6)

　ここまでのマトリックスは、５×５の対称マトリックスでしたが、桁端も注目点に入れて、これ以降は７×７の形で扱います。また対称性もありません。その前段階として、図6.5の最下段の撓みを表す式を二つ加ええます。一つは両端で撓み＝０とした単純梁の撓み分δ、もう一つは、両端支点がバネで撓む分を格点に割り振るεの式です。

　　式(6.11)

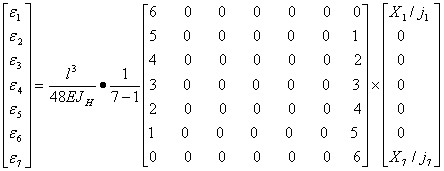

　　 　　式(6.12)
