11. 小径間吊橋の計算（続）
11.2 支点反力の計算
11.2.3 未定係数は右支点の境界条件で決定する
目次ページ, 前ページ, 次ページ |
11. 小径間吊橋の計算（続） |
11.2 支点反力の計算 |
11.2.3 未定係数は右支点の境界条件で決定する |

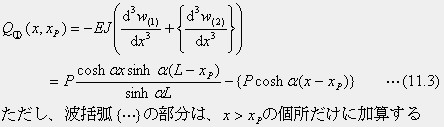

式(11.1)は、左側支点(x＝0)で撓みと曲げモーメントが0です。右側支点(x＝L)で、式(11.2)と合わせて、撓みと曲げモーメントを0にする条件で、未定係数Ｒ１とＲ２とを決定します。剪断力の分布（剪断力図）の解を下の式(11.3)に示します。この式は、x＝xPで左右の座標値が不連続です。左側支点の反力の影響線は、x＝0の右側での剪断力の影響線で求めます。これを式(11.4)に示します。
