8.　RC・PCスラブ橋の計算

8.3　弾性床上の梁の解析

8.3.4　相対的に中央格点の撓みを求める

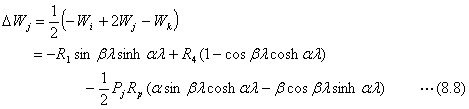

　図8.6の撓み図ｗを与える計算式は、中央格点にｙ座標の原点をおきます。左右格点の座標位置は、ｙ＝−λ、ｙ＝＋λを式(8.5)に代入します、右格点は、集中荷重よる変形分として式(8.6)を加えます。集中荷重分を考えた変形に注目する弾性条件を、二次の階差式の形でまとめます。

式(8.5)にある４つの係数の中、Ｒ2とＲ３とは非対称の変形項ですので式(8.8)では消去されます。また、ｙ座標の原点位置での撓み値から、Ｒ4＝Ｗjです。支間中央の曲げモーメントの一般式は、式(8.5)の変形を二度微分した式に、式(8.3)に示すように曲げ剛性Ｂｙ(=1)を乗じて求めます。中央格点での曲げモーメントＭjを求めることで、残った係数Ｒ1が決定できます。まとめると；
