6. 格子桁の分配係数の計算法
6.3 バネ支承で支えられた連続梁モデル
6.3.2 重ね合わせの方法で残りの計算ができる
目次ページ, 前ページ, 次ページ |
6. 格子桁の分配係数の計算法 |
6.3 バネ支承で支えられた連続梁モデル |
6.3.2 重ね合わせの方法で残りの計算ができる |

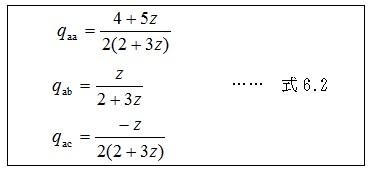

不静定構造物は、力の釣合い条件の他に、不静定次数だけの部材の弾性的な変形条件が必要です。三本主桁の格子桁では、格子剛度ｚが弾性条件に代入するパラメータです。単位荷重が外桁（耳桁）の上に載るときの分配の影響値は、中央載荷の解を元に、荷重の重ね合わせで計算することができます。これは、釣合い条件を使う計算ですので、力学モデルを考え直さなくても計算できます。それは、左右の耳桁上に＋１と−1とを作用させた逆対称の解（qa=+1、qb=0、qc=-1）と、すべての主桁上に＋１を作用させた対称解（qa=qb=qc=1）を組み合わせれば得られます。残りの解は次のようになります。
