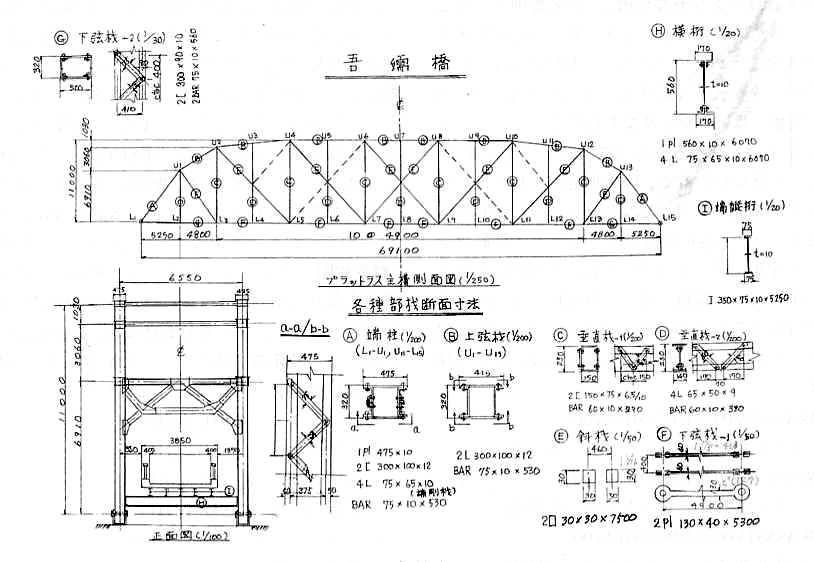

図4.1 現場簡易計測スケッチ図
図4.1は「橋梁&都市PROJECT」2007 年1 月号に掲載された「吾嬬橋の維持管理計画」（群馬県六合村）の現地調査の成果図です。職員2名の1 日の作業です。図には上下横構が示されていませんが、野帳のスケッチと記録写真を用いて再現設計を行いました。トラスの骨組みは上流側と下流側の両方を計測して、誤差をフルイにかけます。誤差は、@製作誤差、A輸送中に生じる変形、B架設で生じる変形、C供用中に生じる変形等が考えられます。吾嬬橋の場合には、塗装更新時の足場を利用して、再現設計の断面の仮定を修正しました。鋼橋の再現設計では、足場等を用いる必要はありません。鋼橋は塗装の更新があり、塗装工事の足場を利用してノギス等で部材寸法等の計測ができますので、最初に行った再現設計を修正することができます。
