1. 橋梁設計の実務
1.4 文書としての体裁
1.4.1 技術文書としての体裁を持たせること
設計計算書は、文書の性格として、本文は科学技術レポートの体裁に整えます。その標準書式としては下のようにします。

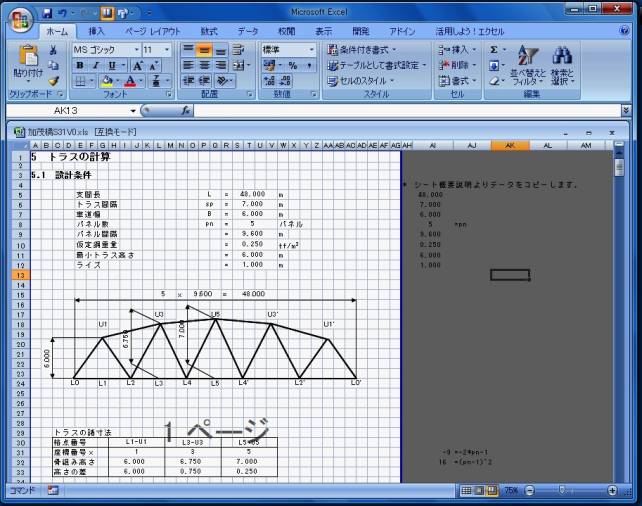

計算書作成に使うEXCELのモニタ画面は、簡単な線図を作図する便宜も考えて、全体が等幅の方眼状になるようなセル寸法に区切ります。A4用紙幅から左右の余白を引いた印刷幅169mmを33等分する列幅設定は2.05になります。セル書式のデフォルトの列幅は8.38です（単位基準が何であるかは不明です）これは列番号でA〜AGの範囲です。計算書は、数字や文字位置が縦に揃うようなスタイルにまとめますので、等幅文字フォントを使い、さらに文字位置を細かく指定します。このような書類体裁に作成するツールは、通常のワードプロセッサでは難しいでしょう。作業画面の例を図1.1に示します。
用紙レイアウト： |
A4版縦位置、横書き、一段組み |
余白 |
左・右・上は 2.0cm>、下はページ番号記入を見て .5cm |
フォント |
ＭＳゴシック（等幅フォントは数字が見易くなります） |
本文 11ポ | |
見出し：章 14ポ、節 12ポ、項 11ポ、いずれも太字 | |
|
行インデント |
見出しはインデント無し |
コメント行は、エクセル１列幅分 | |
計算書本体は、エクセル２列幅分 | |
章・節・項の見出し番号 |
小数点で区切ります。例えば 4.3.5 |
