3.2　数値計算例

3.2.1　計算条件

目次へ戻る; 前のページ; 次のページ;

　下図のような腹板の形状と応力状態を想定し、条件を変えて腹板の座屈照査を行う例を示します。この節では、計算結果を比較し易いように体裁を整えて示します。計算結果のナマのリストは、この後の節に示してあります。

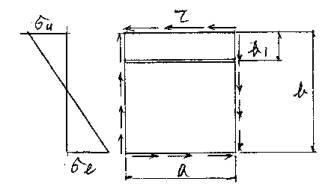

図17　計算例で考える腹板--水平補剛材を圧縮側に一段設ける
　計算条件は；
	材質			SM490Y
	垂直補剛材間隔		a=150 cm
	桁高			b=230 cm
	圧縮縁応力		σU=205 N/mm2 （符号は圧縮応力を正とします）
	引張縁応力		σL=-205 N/mm2
	せん断応力		τ=10 N/mm2
