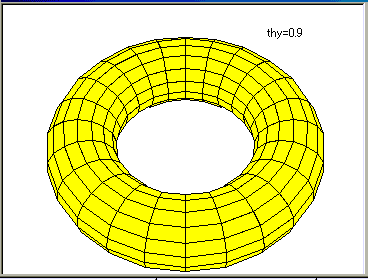

この例題と次のDouble Torus(Tori)の作図は、コンピュータグラフィックスでは一種の古典的な例題です。トーラスそのものは位相幾何学では特別な意義があります。ここでの課題は立体図形を多面体で近似することと、その多面体の各面に注目し、この投影された領域を塗りつぶす処理を使って、隠れ線(または隠れ面)処理を簡単に行わせる作図法です。線図で隠れ線の計算をすると膨大な計算量が必要になります。この処理には、別の幾何モデリングのプログラムGEOMAPが扱っています。
領域の塗りつぶしの処理は、VBの基本メソッドには無くて、Win32APIのPolygonルーチンを使います。なお、立体図形の投影変換の技法も必要です。
Public Sub Proc14() 'single torus Dim r1, r2, k1, k2, ip, lastp, zzzw, ippw Dim th1, th2, xs1, ys1, xs2, ys2, xs3, ys3, xs4, ys4 Dim z, thz, thy, x1, y1 Dim xs(25, 17), ys(25, 17), zs(25, 17), zc(25, 17) Dim zzz(), ipp() Dim points(4) As POINTAPI r1 = 150: r2 = 50: k1 = 24: k2 = 16: lastp = k1 * k2 ReDim zzz(lastp), ipp(lastp) Select Case Ivar Case 1: thy = 0.1 Case 2: thy = 0.6 Case 3: thy = 0.9 Case 4: thy = -0.6 Case Else: thy = 0.1 End Select Dperas Dpwind 0, 0, 640 '------ Camera Position CamP(1) = 880 CamP(2) = 0 CamP(3) = 0 Dpcam 0.6, 0, Flen Dpwind 0, 0, 640 N = 0 For th1 = 0 To 2 * pie + 0.1 Step 2 * pie / k1 N = N + 1: m = 0 For th2 = 0 To 2 * pie + 0.1 Step 2 * pie / k2 m = m + 1 Y = r1 + r2 * Cos(th2) z = r2 * Sin(th2) X = 0 thz = th1 Rotz X, Y, X, Y, thz Roty z, X, z, X, thy Projection X, Y, z ys(N, m) = Gxxx zs(N, m) = Gyyy xs(N, m) = X Next th2 Next th1 ' ip = 1 For N = 1 To k1 For m = 1 To k2 zc(N, m) = (xs(N, m) + xs(N + 1, m + 1)) / 2 zzz(ip) = zc(N, m): ipp(ip) = ip ip = ip + 1 Next m Next N 'sort--------------------------------- For i = 2 To lastp For j = i - 1 To 1 Step -1 If zzz(j) > zzz(j + 1) Then zzzw = zzz(j): zzz(j) = zzz(j + 1): zzz(j + 1) = zzzw ippw = ipp(j): ipp(j) = ipp(j + 1): ipp(j + 1) = ippw End If Next j Next i 'draw-------------------------------- For ip = 1 To lastp N = Int((ipp(ip) - 1) / k2) + 1 m = (ipp(ip) - 1) Mod k2 + 1 xs1 = ys(N, m): ys1 = zs(N, m) xs2 = ys(N + 1, m): ys2 = zs(N + 1, m) xs3 = ys(N + 1, m + 1): ys3 = zs(N + 1, m + 1) xs4 = ys(N, m + 1): ys4 = zs(N, m + 1) If Int((ys4 - ys2) * (xs3 - xs1) + _ (ys3 - ys1) * (xs2 - xs4)) > 100 Then points(1).X = Ipixelx(xs1) points(2).X = Ipixelx(xs2) points(3).X = Ipixelx(xs3) points(4).X = Ipixelx(xs4) points(1).Y = Ipixely(ys1) points(2).Y = Ipixely(ys2) points(3).Y = Ipixely(ys3) points(4).Y = Ipixely(ys4) Dpolyg points, 4 End If Next ip Dptext 150, 200, ("thy=" + CStr(thy)) End Sub
