10. 小径間吊橋の計算
10.4 階差式を使う表し方
10.4.5 相対的に中央格点の撓みを求める

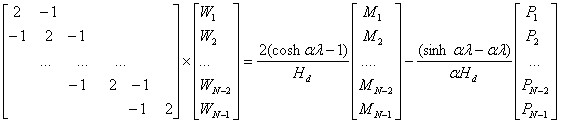

定数項Ｒ2は、式(10.15)を代入します。視覚的には、マトリックスの形にしておくと、MS-EXCELの表計算をするときに分り易い表現になります。

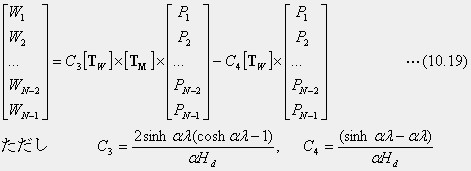

上の式で、左辺の(-1, 2, -1)の係数マトリックスの逆マトリックスをＴＷをと略記し、Ｍに式(10.18)を代入することで、荷重Ｐと変位Ｗの関係を表すマトリックス表現が得られます。
