2.7

ここで【OK】パネルをクリックするとFEMの解析計算が行われます。結果はテキストフォームに出力され、その後に<S05>のメッセージが書き出されます。同時に、グラフィックス画面に変位図形（【3】と同じ）が表示されます。ステイタスバーのパネルは再描画の指示に利用します。前と同じようにパネル【1】は格点番号、パネル【2】は辺の番号を、骨組の見取図と共に表示します。ここではさらにパネル【3】が変位図、パネル【4】は変位を骨組図形と共に表示します。

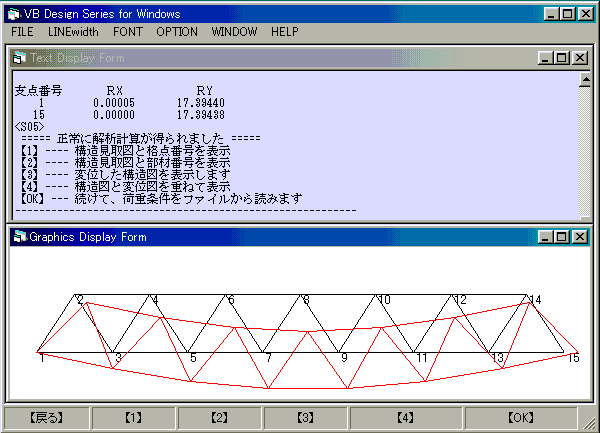

図６：　計算が正常に行われ、変位図を拡大して元の骨組図と重ねて描画した図です。
