5. プレートガーダーの構造
5.4 合成桁の鋼断面提案法
5.4.4 合成断面の提案式
Ｍｄ： 合成前に鋼桁に作用する曲げモーメント(kgf-cm)
Ｍｖ： 合成後に構成断面に作用する曲げモーメント(kgf-cm)
σｔａ： 下フランジ引張許容応力度(kgf/cm2)
σｃａ： 上フランジ圧縮許容応力度(kgf/cm2)（圧縮と断って正の数値を使います）
ｈ： 腹板の桁高(cm)
ｄ： 上フランジとコンクリート床版の重心位置間の距離(cm)
Ａｗ： 腹板の断面積＝ｈｔ(cm2)
Ａｃ： あらかじめ、コンクリート床版の断面積をｎで割った値で使用(cm2)

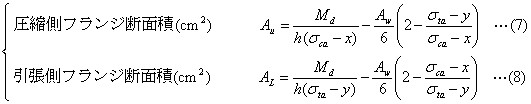

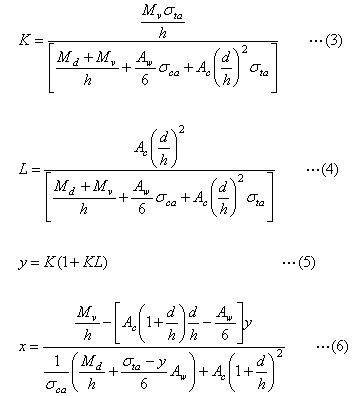

求める数値（パラメータの表し方が少し違いますが、式(1),(2)と同じです）
ここで得られた所要フランジ断面積を元に、具体的にフランジの板幅と板厚を決定します。その断面積は、提案数値と若干異なるのが普通です。決定断面を使って応力度の計算をして、それが許容応力度以内であることを確認するのが断面計算法です。計算結果と許容応力度の差が大きければ、決定断面の寸法を少し変えて試行し、最初の提案計算法のところまでは戻らないのが普通です。
